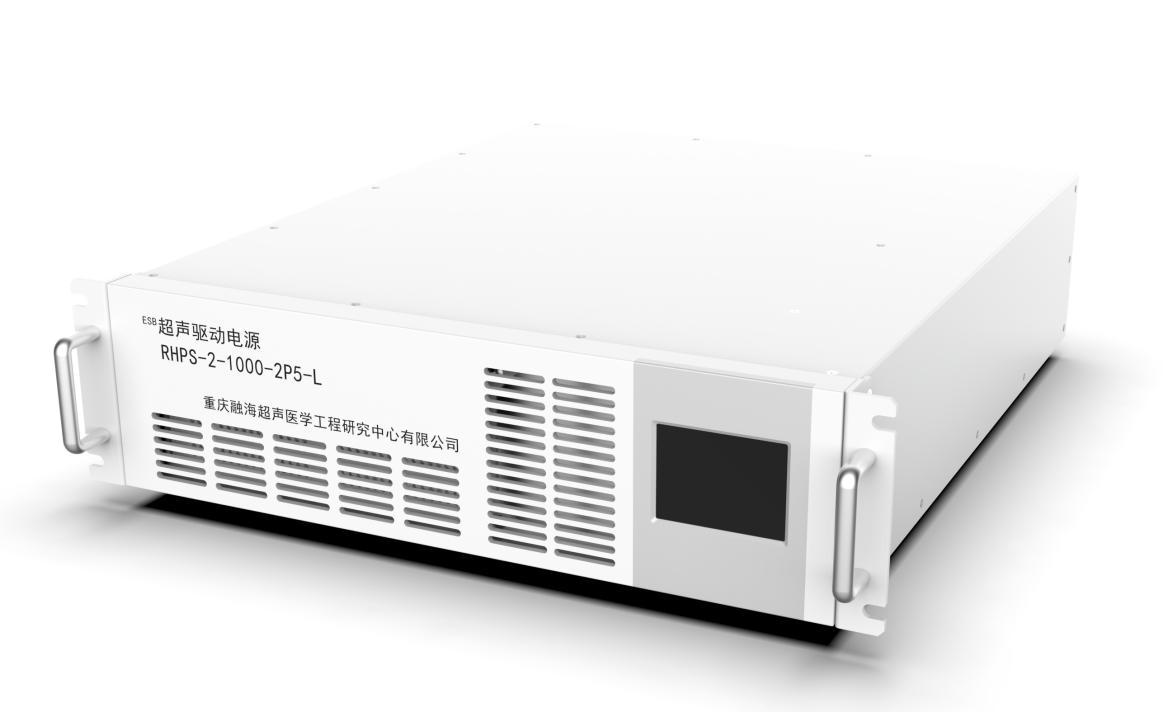

| 型號 | RHPS-2-1000-2P5-R | RHPS-2-1000-2P5-L | RHPS-2-XXXX-2P5-XX(定制) |
|---|---|---|---|
| 輸入電壓 | 電壓:a.c 110V與220V;頻率:50/60Hz; | ||
| 中心頻率 | 1MHz | 1MHz | 可定制(≤1.1MHz) |
| 帶寬(-3dB) | ±100KHz | ||
| 輸出波形 | 正弦波 | ||
| 輸出功率 | 2500W | ||
| 峰值輸出功率 | 10000W | ||
| 輸出阻抗 | 50Ω | ||
| 諧波失真度 | ≤10% | ||
| 輸出功率波動 | ≤2% | ||
| 脈沖寬度 | ≥10us | ||
| 脈沖控制精度 | 1us | ||
| 通訊接口 | 485串口模式 | 以太網口 | 485串口模式/以太網口/ECAT |
| 輸出接口 | 射頻同軸連接器:N型 | ||
| 保護 | 過熱、過流、過壓等保護功能,及輸出功率、相位等監測功能 | ||
| EMC | 符合YY0505-2020標準的要求 | ||
| 工作溫度 | 環境溫度:5℃-40℃;濕度:≤80%(無冷凝);大氣壓力:750hPa-1060hPa | ||
| 儲存溫度 | 環境溫度:-20℃-55℃,濕度:≤93%,大氣壓力:750hPa-1060hPa,無腐蝕性氣體,干燥及良好通風的環境 | ||
| 尺寸(長*寬*高) | 540*470*134mm | ||
| 重量 | 17.5Kg | ||

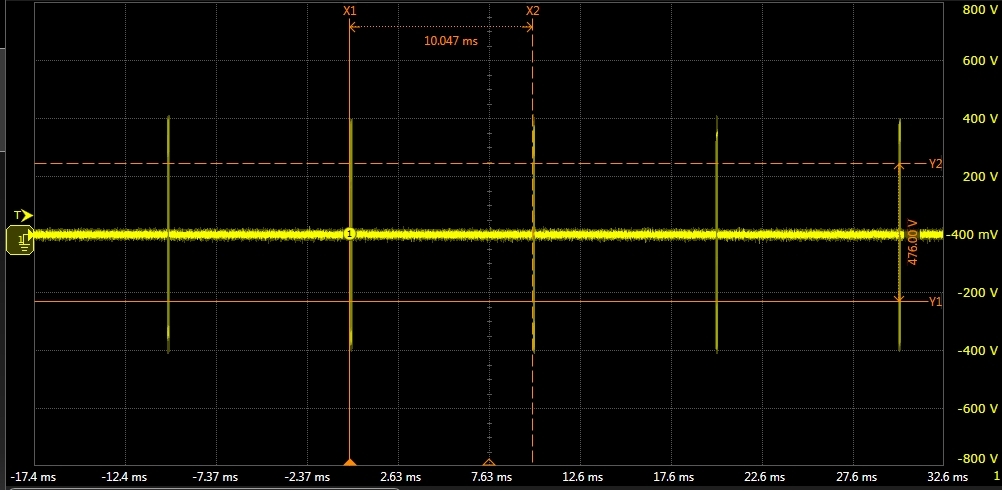

上圖為脈沖模式輸出下,實測波形

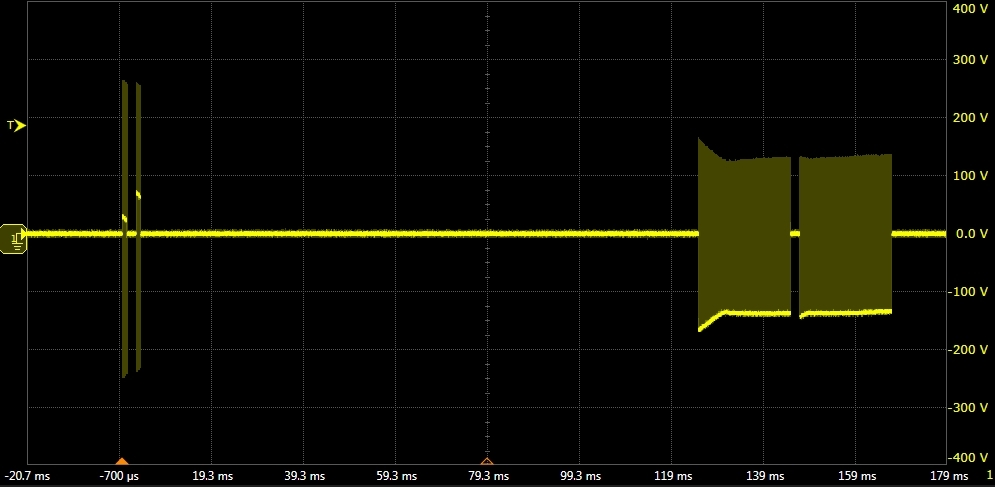

上圖為多模態模式下,實測波形

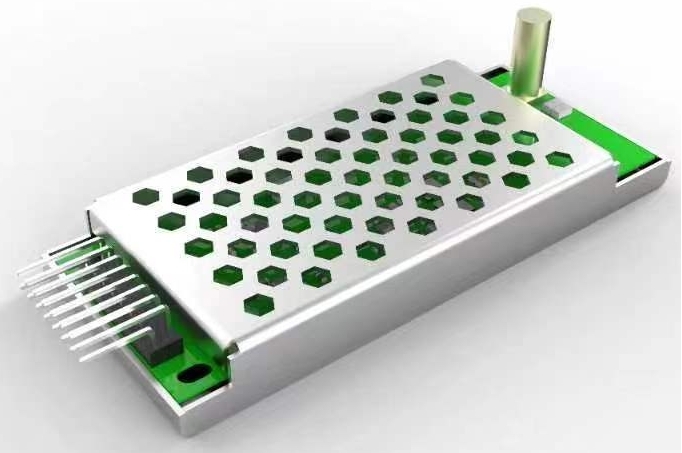

| 型號 | PSM-1 | PSM-2 | PSM-3 | PSM-4 | PSM-5 | PSM-6 | PSM-7 | PSM-8 | PSM-9 | PSM-10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 輸入電壓 | 48VDC | |||||||||
| 中心頻率(可定制) | 1MHz | 2MHz | 3MHz | 4MHz | 5MHz | 6MHz | 7MHz | 8MHz | 9MHz | 10MHz |
| 是否支持外部驅動 | 是 | |||||||||
| 最大外部驅動上升時間 | 5ns | |||||||||
| 最大外部驅動下降時間 | 5ns | |||||||||
| 帶寬(-3dB) | ±70KHz | |||||||||
| 輸出波形 | 正弦波 | |||||||||
| 輸出功率 | 300W | 300W | 300W | 200W | 200W | 200W | 100W | 100W | 100W | 100W |
| 峰值輸出功率 | 310W | 310W | 310W | 300W | 300W | 300W | 150W | 150W | 150W | 150W |
| 輸出阻抗 | 50Ω | |||||||||
| 諧波失真度 | 小于 8% | |||||||||
| 輸出功率波動 | 小于 3% | |||||||||
| 脈沖寬度 | 1us-10s | |||||||||
| 脈沖控制精度 | 1us | |||||||||
| 通訊接口 | UART 5V | |||||||||
| 輸出接口 | SMA | |||||||||
| 保護 | 欠壓,過壓,過流,過溫 | |||||||||
| 工作溫度 | 環境溫度:5℃-40℃,濕度:≤80%(無冷凝),大氣壓力:750hPa-1060hPa | |||||||||
| 儲存溫度 | 環境溫度:-20℃-55℃,濕度:≤93%,大氣壓力:750hPa-1060hPa,無腐蝕性氣體,干燥及良好通風的環境 | |||||||||
| 尺寸(長*寬*高) | 200*150*80mm | |||||||||
| 型號 | PSL-1 | PSL-2 | PSL-3 | PSL-4 | PSL-5 | PSL-6 | PSL-7 | PSL-8 | PSL-9 | PSL-10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 輸入電壓 | 48VDC | |||||||||
| 中心頻率(可定制) | 1MHz | 2MHz | 3MHz | 4MHz | 5MHz | 6MHz | 7MHz | 8MHz | 9MHz | 10MHz |
| 是否支持外部驅動 | 是 | |||||||||
| 最大外部驅動上升時間 | 5ns | |||||||||
| 最大外部驅動下降時間 | 5ns | |||||||||
| 帶寬(-3dB) | ±70KHz | |||||||||
| 輸出波形 | 正弦波 | |||||||||
| 輸出功率 | 45W | |||||||||
| 峰值輸出功率 | 50W | |||||||||
| 輸出阻抗 | 50Ω | |||||||||
| 諧波失真度 | 小于 8% | |||||||||
| 輸出功率波動 | 小于 3% | |||||||||
| 脈沖寬度 | 1us-10s | |||||||||
| 脈沖控制精度 | 1us | |||||||||
| 通訊接口 | UART 5V | |||||||||
| 輸出接口 | SMA | |||||||||
| 保護 | 過流,過壓,過溫 | |||||||||
| 工作溫度 | 環境溫度:5℃-40℃,濕度:≤80%(無冷凝),大氣壓力:750hPa-1060hPa | |||||||||
| 儲存溫度 | 環境溫度:-20℃-55℃,濕度:≤93%,大氣壓力:750hPa-1060hPa,無腐蝕性氣體,干燥及良好通風的環境 | |||||||||
| 尺寸(長*寬*高) | 70*120*80mm | |||||||||
